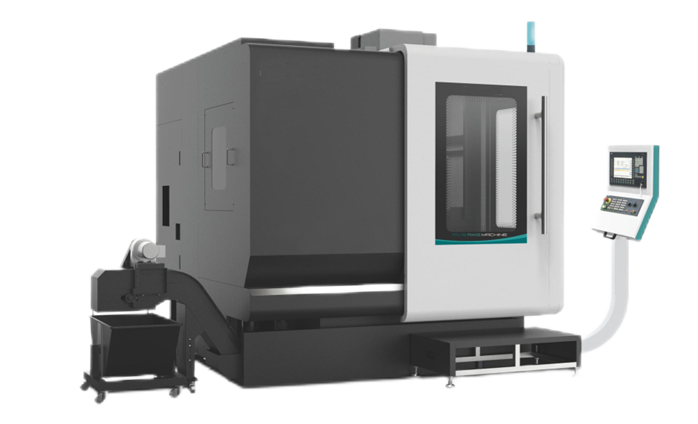

Вертикальный фрезерный обрабатывающий центр FM-630

Основная конструкция этого станка представляет собой крановый стол, закрепленный на станине, салазки, поперечную балку и шпиндель, перемещающиеся для осуществления подачи по трем координатным осям X, Y, Z.
Основные части станка: станина, поперечная балка, колонна и т. д. изготовлены из высокопрочного чугуна и отлиты в песчаные формы с использованием смолы, подвергнуты тщательной термообработке для устранения остаточных напряжений и снабжены достаточным количеством усиливающих пластин. С помощью конечно-элементного анализа была получена оптимальная конструкция, обеспечивающая достаточную прочность, жесткость и высокую стабильность всей машины.

  Базовые узлы станка:
  1. Станина станка
Станина станка отлита как единое целое с использованием высокопрочного минерального литья, которое обладает превосходным поглощением вибрации и термической стабильностью
  2. Стол
Станок оснащен высокоточным двухкоординатным поворотным столом с ЧПУ DD-5 осями, в передаче используется самый точный на сегодняшний день метод управления движением — принцип индексации дуговой поверхности, обратное вращение без зазоров, высокая точность позиционирования, вращение осуществляется серводвигателем, гидравлический автоматический зажим обеспечивает точное и надежное перемещение. Широкий диапазон обработки, непрерывное вращение по оси C, что обеспечивает высокую точность вращения.
  3. Направляющие
Направляющие осей X, Y, Z используют линейные направляющие с роликами, обладающие малым динамическим и статическим трением, высокой чувствительностью, низкой вибрацией на высоких скоростях, отсутствием ползания на низких скоростях, высокой точностью позиционирования и превосходными характеристиками сервопривода, что повышает точность и стабильность работы станка.
Серводвигатели осей X, Y, Z напрямую соединены через диафрагменную муфту и высокоточные шариковые винты, что уменьшает количество промежуточных звеньев и обеспечивает бесперебойную передачу, гибкую подачу, точное позиционирование и высокую точность передачи.
Серводвигатель оси Z оснащен функцией автоматического тормоза, который в случае отключения питания автоматически фиксирует вал двигателя, предотвращая его вращение и обеспечивая защиту.
  4. Шпиндельная коробка
Шпиндельная коробка изготовлена ​​из высококачественного чугуна и имеет разумные ребра жесткости, которые имеют хорошую структурную жесткость, сильную точность удержания и красивый внешний вид. Основные компоненты основания, левой и правой станины, салазок, балки и шпиндельной коробки анализируются методом конечных элементов, так что станок в целом имеет характеристики хороших тепловых характеристик, хорошую устойчивость, высокую жесткость, высокую точность и низкую вибрацию;
  5. Шпиндель
В шпинделе используется высокомоментный высокоскоростной электрический шпиндель HSK-A63, представляющий собой внутренний шпиндель со встроенным трехфазным синхронным асинхронным двигателем переменного тока и бесступенчатой ​​регулировкой скорости с помощью частотного преобразователя, обеспечивающий максимальную скорость вращения 18 000 об/мин, высокую точность вращения и хорошую жесткость, что гарантирует точность обработки на шпинделе.
  6. Кабинетная защита
Станок оборудован защитной камерой, соответствующей стандартам безопасности, которая не только предотвращает разбрызгивание охлаждающей жидкости, но и обеспечивает безопасность эксплуатации и привлекательный внешний вид. Каждая направляющая станка имеет защитный кожух, предотвращающий попадание стружки и охлаждающей жидкости внутрь станка, а также защищающий направляющую и шариковый винт от истирания и коррозии.
  7. Система смазки
Направляющая и шариковинтовой механизм оснащены централизованной автоматической системой смазки маслом, а каждый узел оборудован дозирующим маслораспределителем, который через равные промежутки времени подает масло в каждую смазываемую часть, обеспечивая равномерную смазку каждой скользящей поверхности, эффективно снижая сопротивление трению, повышая точность движения и обеспечивая срок службы шариковинтового механизма и направляющей.
  8. Устройство сигнализации
Оборудование также оснащено высоконадежными пневматическими компонентами и высокочувствительными датчиками давления, чтобы гарантировать, что станок точно подает сигнал тревоги и останавливает любое действие, когда давление воздуха не достигает требуемого давления, сводя к минимуму вероятность отказа, вызванного неисправностью связанных компонентов.
  9. Инструментальный магазин
Используется роботизированный сервоприводной инструментальный магазин с плоским креплением, а роботизированное устройство смены инструмента установлено на станине. При смене инструмента инструментальная плита приводится в движение и позиционируется серводвигателем, а после того, как шпиндель достигнет положения смены инструмента, роботизированное устройство смены инструмента завершит возврат инструмента и его подачу, что обеспечивает быструю и точную смену инструмента.
  10. Пневматическая система
Пневматический трехпоршневой фильтр может очищать источник газа от примесей и влаги, предотвращая повреждение и коррозию деталей машины загрязненным газом. Группа электромагнитных клапанов управляется программой ПЛК, что обеспечивает быстрое и точное выполнение таких действий, как ослабление зажимного ножа шпинделя, продувка центра шпинделя и другие.

Технические характеристики

Технические характеристики	Модель
	FH-630
Стол
Диаметр стола	630 мм
Угол поворота стола (ось А)	±120°
Угол поворота стола (ось C)	360°
Скорость вращения стола (по оси А)	90 об/мин
Скорость вращения стола (по оси C)	60 об/мин
Максимально допустимая нагрузка	500 кг
Диапазон обработки
Максимальный ход направляющей седла - ось X	650 мм
Максимальный ход поперечной направляющей — ось Y	750 мм
Максимальный ход шпинделя — ось Z	550 мм
Расстояние от торца шпинделя до поверхности стола мин./макс.	150-750
Шпиндель
Коническое отверстие	HSK -A63
Диапазон вращения	10-18000 об/мин
Максимальный крутящий момент	139 Нм
Мощность шпиндельного двигателя	35 кВт
Перемещение
Макс. скорость перемещения по оси X	0.65 м/мин
Макс. скорость перемещения по оси Y	0.65м/мин
Макс. скорость перемещения по оси Z	0.65м/мин
Мощность трехкоординатных двигателей (X/Y/Z)	3кВт
Инструментальный магазин
Магазин инструментов, конический хвостовик.	HSK-A63
метод выбора инструмента	Двунаправленный инструмент закрытия
Количество инструментов	40
Макс. длина инструментов	300 мм
Макс. вес инструмента	8 кг
Макс. диаметр инструмента полный/рядом пустые	70/120 мм
Точность позиционирования
ось X/Y/Z	0,009 мм
ось А	±10
ось  С	±10
Точность повторного позиционирования
ось X/Y/Z	0.007 мм
ось А	<8
ось  С	<8
Общее
Вес машины	7500 кг
Общая электрическая мощность	60 КВА
Размеры профиля машины	2400×2500×3000 мм
